DbUtils活用術（EDbUtils, EDbHelper）

目次

Last modified: Mon Jun 13 12:12:15 JST 2005 since 2005/03/30

1 DbUtilsを使いこなす

JDBCプログラミングにすぐ効くDbUtils活用マニュアルに紹介されたDbUtilsは、検索後のデータマッピングに優れており、サイズも小さいので小さいシステムでのＤＢ構築に向いていると思われる。しかしながらERマッピングツール⁽¹⁾と比べるとデータの挿入や更新処理に対して個別にAPIを使ったコーディングが必要である。EDbHelperとEDBUtilsというユーティリティクラスを使って、DbUtilsをもう少し使いやすくしてみる。⁽²⁾

1.1 EDbUtilsを使ってみる

最初に単純な例でEDbUtilsがどれくらい簡単にＤＢにアクセスできるかを例を使って説明する。MemberというBeanクラスが以下のような属性を持っていた場合、

対応するテーブルは、

となる。Memberクラスのjavaソースは、

package jp.co.pwv.estore.business;

/**
 * Member
 *
 * @author Hiroshi TAKEMOTO
 */
public class Member {
	private Integer		id;
	private String		name;
	private String		address;

	public Member() {
		this(null, null);
	}

	public Member(String name, String address) {
		this.name = name;
		this.address = address;
	}

	public String getAddress() {
		return address;
	}
	public Integer getId() {
		return id;
	}
	public String getName() {
		return name;
	}
	public void setAddress(String string) {
		address = string;
	}
	public void setId(int i) {
		id = new Integer(i);
	}
	public void setName(String string) {
		name = string;
	}
	public void setId(Integer integer) {
		id = integer;
	}

}

のようになり、id, name, addressの属性を定義した後、Eclipseのgetter, setterの生成を行った。Sample1のインスタン生成を簡単にするために、Member(String name, String address)のコンストラクタも用意した。

サンプルプログラムSample1.javaのソースは、以下の通りである。

package examples;

import java.util.List;

import javax.sql.DataSource;

import jp.co.pwv.estore.business.Member;
import jp.co.pwv.estore.util.EDbUtils;

/**
 * Sample1
 *
 * @version 1.0 2004/09/03
 * @author Hiroshi TAKEMOTO
 */
public class Sample1 {
	public static void main(String[] args) {
		// EDbUtilsを使う前処理
		Object[]	objs = {new Member()};
		DataSource ds = EDbUtils.createDatasource(
						"org.hsqldb.jdbcDriver",
						"jdbc:hsqldb:hsql://localhost",
						"sa",
						"");
		EDbUtils.createHelperMap(objs);
		// テーブルの作成
		EDbUtils.createTables();

		// Memberのインスタンをテーブルに挿入する例
		Member user1 = new Member("竹本", "東京都中野区");
		EDbUtils.insertObject(user1);

		// DBからIDを指定してオブジェクトをロードする例
		// user1と同じIDのオブジェクトをロードする
		Member user2 = (Member)EDbUtils.loadObject(Member.class, user1.getId());
		System.out.println(EDbUtils.toString(user2));

		// テーブルからすべてのオブジェクトを取りだす例
		List list = EDbUtils.selectObjects(Member.class, "");
		for (int i = 0; i < list.size(); i++) {
			Member member = (Member)list.get(i);
			System.out.println(EDbUtils.toString(member));
		}

		// 使用済みのテーブルを削除（通常は不要）
		// EDbUtils.dropTable(Member.class);
	}
}

動作試験の前に、使用するデータベースHSQLDBをサーバモードで起動する必要がある。⁽³⁾今回は、HSQLDB 1.7.1のdemoにあるrunServer.batを使ってＤＢサーバを起動する。

> runServer.bat

次にサンプルプログラムを実行するが、EDbUtilsは以下のライブラリを使用するため

• commons-dbcp.jar
• commons-dbutils-1.0.jar
• commons-logging.jar
• commons-pool.jar
• log4j-1.2.5.jar
• hsqldb.jar

最後のhsqldb.jarは、使用するデータベースによって変更する必要がある。Sample1を実行すると以下の結果がコンソールに出力される。

MEMBER: ADDRESS=東京都中野区 ID=0 NAME=竹本
MEMBER: ADDRESS=東京都中野区 ID=0 NAME=竹本

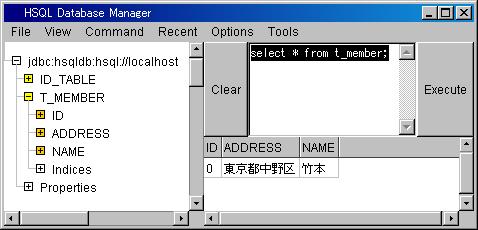

ＤＢの内容が正しく登録されているかは、HSQLDB 1.7.1のdemoにあるrunManager.batを使って調べることができる。

左のパネルにT_MEMBERが追加され、その内容がID, ADDRESS, NAMEとなっており、右のパネルでselect * from t_member;とSQL文を入力し、Executeボタンを押すと

と表示される。では、Sample1.javaの処理をブロック毎に説明する。前処理のブロックでは、

1. objsには、ＤＢに登録するオブジェクトをセットする
2. EDbUtils.createDatasource(ドライバ名,ＤＢのURL,ユーザ名,パスワード)を指定してDataSourceを作成する
3. EDbUtils.createHelperMap(テーブルに登録するオブジェクトの配列)を渡して、EDbHelperのマップを作成する
4. EDbUtils.createTablesでＤＢにテーブルを作成する⁽⁴⁾

の処理を行う。

	// EDbUtilsを使う前処理
	Object[]	objs = {new Member()};
	DataSource ds = EDbUtils.createDatasource(
					"org.hsqldb.jdbcDriver",
					"jdbc:hsqldb:hsql://localhost",
					"sa",
					"");
	EDbUtils.createHelperMap(objs);
	// テーブルの作成
	EDbUtils.createTables();


次にオブジェクトをＤＢのテーブルに挿入する処理のブロックについて説明する

1. 挿入するオブジェクトを生成する
2. EDbUtils.insertObjectでＤＢのオブジェクトに対応するテーブルにレコードを挿入する

	// Memberのインスタンをテーブルに挿入する例
	Member user1 = new Member("竹本", "東京都中野区");
	EDbUtils.insertObject(user1);


ＤＢからオブジェクトを取り出すには、idに対応するオブジェクト⁽⁵⁾を読み込むEDbUtils.loadObjectと複数のオブジェクトを取り出すEDbUtils.selectObjectsがある。EDbUtils.loadObjectの処理は、次のようになる。

1. EDbUtils.loadObject(ロードするオブジェクトのクラス,オブジェクトの識別子)でオブジェクトをロードする
2. オブジェクトの内容を出力する場合、EDbUtils.toString(出力するオブジェクト)を使うとオブジェクトのクラスでtoString()を定義する必要がないので、便利である

	// DBからIDを指定してオブジェクトをロードする例
	// user1と同じIDのオブジェクトをロードする
	Member user2 = (Member)EDbUtils.loadObject(Member.class, user1.getId());
	System.out.println(EDbUtils.toString(user2));


同様にEDbUtils.selectObjectsは、次のようになる。

1. EDbUtils.selectObjects(SELECTするオブジェクトのクラス, SQL文のWHERE文)でオブジェクトを選択する。WHERE文に""を指定するとすべてのレコードが返される。
2. EDbUtils.selectObjectsから戻されたListを順番に取り出し、出力する


	// テーブルからすべてのオブジェクトを取りだす例
	List list = EDbUtils.selectObjects(Member.class, "");
	for (int i = 0; i < list.size(); i++) {
		Member member = (Member)list.get(i);
		System.out.println(EDbUtils.toString(member));
	}


1.2 EDbHelperの処理

EDbUtilsでは、テーブルの作成、レコードの挿入、レコードの更新、レコードの削除等DbUtilsに含まれていない機能をヘルパークラスEDbHelperを内部で使って処理している。EDbHelperは、javaのリフレクションの機能を使ってBeanの属性とその型に応じたSQL文を生成する。Sample1で使ったMemberクラスを例にどのようなSQL文が生成されるか示す。Eclipseのスクラップを使って以下のプログラム断片を実行すると

Member member = new Member();
member.setId(10);
member.setName("Hiroshi TAKEMOTO");
member.setAddress("中野区本町");

EDbHelper helper = new EDbHelper(member);

System.out.println(helper.getCreateTableStmt());
System.out.println(helper.getInsertStmt(member));
System.out.println(helper.getUpdateStmt(member));
System.out.println(helper.getDeleteStmt(member));


以下のような出力を得る。

CREATE TABLE T_MEMBER(ID IDENTITY NOT NULL PRIMARY KEY,ADDRESS VARCHAR,NAME VARCHAR)

INSERT INTO T_MEMBER (ID,ADDRESS,NAME)VALUES(NULL,'中野区本町','Hiroshi TAKEMOTO')

UPDATE T_MEMBER SET ADDRESS='中野区本町',NAME='Hiroshi TAKEMOTO' WHERE ID=0

DELETE FROM T_MEMBER  WHERE ID=0


テーブル名は、クラス名の前にT_が付き、クラスの属性と対応するSQL型を持ち、

• CREATE TABLE文は、IDを主キーとし、ADDRESS, NAMEをVARCHAR型とするテーブルT_MEMBERを作成する
• INSERT文では、IDをNULLとし、ADDRESSに'中野区本町'、NAMEに'Hiroshi TAKEMOTO'をリフレクション機能でオブジェクトmemberから値を取得して挿入文を作成する
• UPDATE文は、オブジェクトmemberのIDを条件に更新するレコードを指定して、オブジェクトの値をリフレクションを使ってVALUES項にセットして更新文を作成する
• DELETE文は、オブジェクトmemberのIDを条件に削除するレコードを指定して削除文を生成する

のように各SQL文が組み立てられる。⁽⁶⁾

1.3 オブジェクト間の関連

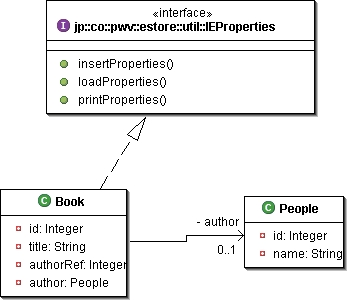

オブジェクト間の関係をＤＢのテーブルにマッピングする場合を例に取ってみる。例として、本（Book）とその著者(People)の関係を１：１対応⁽⁷⁾について考えてみる。クラスの関係は、

のようにBookから著者authorを参照している。ＤＢでは、参照するauthorオブジェクトの識別子をauhtorRefで関係付けするものとする。そのような場合、データのロードや挿入時にこれらの関係を処理する必要が出てくる。この処理をするインタフェースがIEPropertiesである。IEPropertiesインタフェースでは、

• データの挿入時に関係する属性を処理するinsertProperties
• データのロード時に関係する属性をセットするloadProperties
• 関連する属性の表示を行うprintProperties

を実装する必要がある。

1.3.1 insertPropertiesの例

BookのinsertPropertiesは、つぎのようにものになる。

	public void insertProperties() {
		if (author != null) {
			EDbUtils.insertObject(author);
			authorRef = author.getId();
		}
	}


著者への参照オブジェクトauthorがNULLで無かったら、authorをＤＢに挿入し、その識別子をauthorRefにセットする。

1.3.2 loadPropertiesの例

insertPropertiesとは、逆にloadPropertiesでは、Peopleテーブルへの参照IDであるauthorRefがNULLでない場合に、Peopleテーブルから著者authoreをloadObjectを使ってロードし、セットする。

	public void loadProperties() {
		if (authorRef != null)
			author = (People)EDbUtils.loadObject(People.class, authorRef);

	}


1.3.3 printPropertiesの例

printPropertiesは、ＤＢとは直接関係はないが、デバッグ時にオブジェクトの内容を出力するときに使用する。不要の場合には、空のメソッドを定義すればよい。Bookでは、"author->(著者オブジェクトの内容)"のような形式で出力している。

	public String printProperties() {
		if (author != null)
			return (" author->(" + EDbUtils.toString(author) + ")");
		else
			return (" author->NULL");
	}


次にBook, PeopleのサンプルプログラムSample2.javaを示す。

	// Bookのインスタンをテーブルに挿入する例
	EDbUtils.insertObject(book);


の部分でbookオブジェクトをＤＢに挿入するとその参照オブジェクトであるauthorも同時にＤＢに挿入されている点に注意されたい。

package examples;

import javax.sql.DataSource;

import jp.co.pwv.estore.business.Book;
import jp.co.pwv.estore.business.People;
import jp.co.pwv.estore.util.EDbUtils;

/**
 * Sample1
 *
 * @version 1.0 2004/09/03
 * @author Hiroshi TAKEMOTO
 */
public class Sample2 {
	public static void main(String[] args) {
		// テストデータを作成
		Book book = new Book();
		book.setTitle("１：１の例題");
		People author = new People();
		author.setName("Hiroshi TAKEMOTO");
		book.setAuthor(author);

		// EDbUtilsを使う前処理
		Object[]	objs = {book, author};
		DataSource ds = EDbUtils.createDatasource(
						"org.hsqldb.jdbcDriver",
						"jdbc:hsqldb:hsql://localhost",
						"sa",
						"");
		EDbUtils.createHelperMap(objs);

		// テーブルの作成
		EDbUtils.createTables();

		// Bookのインスタンをテーブルに挿入する例
		EDbUtils.insertObject(book);

		// DBからIDを指定してオブジェクトをロードする例
		// user1と同じIDのオブジェクトをロードする
		Book ret = (Book)EDbUtils.loadObject(Book.class, book.getId());
		System.out.println(EDbUtils.toString(ret));

		// 使用済みのテーブルを削除（通常は不要）
		EDbUtils.dropTable(Book.class);
		EDbUtils.dropTable(People.class);
	}
}

1.3.4 線形リストの例

もう一つ線形リストにIEPropertiesを使った例を示す。線形リストLinkedListには、id, value, next, nextRefが属性として定義され、Bookと同様にIEPropertiesのメソッドを実装したのが、LinkedList.javaである。

package examples;

import jp.co.pwv.estore.util.EDbUtils;
import jp.co.pwv.estore.util.IEProperties;

/**
 * LinkedList
 *
 * @author Hiroshi TAKEMOTO
 */
public class LinkedList implements IEProperties {
	private Integer 	id;
	private String		value;
	private Integer	nextRef;
	private LinkedList	next;

	public LinkedList() {
		this(null);
	}
	public LinkedList(String value) {
		this.value = value;
	}
	public void add(LinkedList obj) {
		this.next = obj;
	}
	public void insertProperties() {
		if (next != null) {
			EDbUtils.insertObject(next);
			nextRef = next.getId();
		}
	}
	public void loadProperties() {
		if (nextRef != null)
			next = (LinkedList)EDbUtils.loadObject(LinkedList.class, nextRef);

	}
	public String printProperties() {
		if (next != null)
			return (" next->(" + EDbUtils.toString(next) + ")");
		else
			return (" next->NULL");
	}
	// Eclipseで自動生成されたgetter, setter
	public Integer getId() {
		return id;
	}
	public String getValue() {
		return value;
	}
	public LinkedList getNext() {
		return next;
	}
	public Integer getNextRef() {
		return nextRef;
	}
	public void setId(Integer integer) {
		id = integer;
	}
	public void setValue(String string) {
		value = string;
	}
	public void setNext(LinkedList list) {
		next = list;
	}
	public void setNextRef(Integer integer) {
		nextRef = integer;
	}
}

Sample2と同様に線形リストのトップの要素l1に対してのみEDbUtils.insertObject(l1)を実行するだけで、リスト上のすべての要素がＤＢに挿入され、トップの要素のに対するEDbUtils.loadObject(LinkedList.class, l1.getId())で線形リストの構造を完全に復元することができる。Sample3の実行結果は、次のようになる。⁽⁸⁾

LINKEDLIST: ID=2 NEXT=examples.LinkedList@1ac2f9c NEXTREF=1 VALUE=a
	next->(LINKEDLIST: ID=1 NEXT=examples.LinkedList@169ca65 NEXTREF=0 VALUE=b
		next->(LINKEDLIST: ID=0 VALUE=c next->NULL))


すこし見にくいがl1->l2->l3のリンクが正常に復元されているのが分かる。Sample3のソースは、以下の通りである。

package examples;

import javax.sql.DataSource;

import org.hsqldb.jdbcDriver;

import jp.co.pwv.estore.util.EDbUtils;
import jp.co.pwv.estore.util.IEProperties;

/**
 * Sample1
 *
 * @version 1.0 2004/09/03
 * @author Hiroshi TAKEMOTO
 */
public class Sample3 {

	public static void main(String[] args) {
		// テストデータを作成
		LinkedList	l1 = new LinkedList("a");
		LinkedList	l2 = new LinkedList("b");
		LinkedList	l3 = new LinkedList("c");

		// l1->l2->l3の単方向のリストを作成
		l1.add(l2);
		l2.add(l3);
		// EDbUtilsを使う前処理
		Object[]	objs = {l1};
		DataSource ds = EDbUtils.createDatasource(
						"org.hsqldb.jdbcDriver",
						"jdbc:hsqldb:hsql://localhost",
						"sa",
						"");
		EDbUtils.createHelperMap(objs);
		// テーブルの作成
		EDbUtils.createTables();
		// Bookのインスタンをテーブルに挿入する例
		EDbUtils.insertObject(l1);
		// l1と同じIDのオブジェクトをロードする
		LinkedList ret = (LinkedList)EDbUtils.loadObject(LinkedList.class, l1.getId());
		System.out.println(EDbUtils.toString(ret));

		// 使用済みのテーブルを削除（通常は不要）
		EDbUtils.dropTable(LinkedList.class);
	}
}

1.4 EDbHelper, EDbUtilsの制約

これまでの説明で、EDbUtilsを使うことによってオブジェクトとＤＢの連携がきわめてスムーズに行われているような印象を得るだろう。これにはいくつかのトリックがある。

1. オブジェクトは、必ずidという属性を持つ必要がある。さらにＤＢのテーブルでは、IDを主キーとするテーブルが作成される
2. 主キーの値は、HSQLDBのIDENTITYを使っており、使用するＤＢに依存する。
3. 自動生成されるCREATE TABLE文には、フィールドの桁数が指定されていないため、運用時には、ALTER TABLE文を手で修正する必要がある。
4. オブジェクトは、引数なしのコンストラクタを持つ必要がある。
5. EDbHelperで扱えるオブジェクトに、内部クラスは使用できない。
6. テーブルのフィールドにはpublicのgetter, setter、フィールドの型がINTEGER, DOUBLE, VARCHAR, BIT, DATE, TIMESTAMPが使用できる。⁽⁹⁾

EDbUtils, EDbHelperは、コメントを入れても1000行に満たない小さなユーティリティであるが、いくつかの規約と制限を享受することによって、DbUtilsというツールを有効に利用することが可能になる。また、説明が抜けていたが、volatile宣言された属性は、テーブルのフィールドへのマッピングは行われないので、この機能を利用すれば、不要なフィールドのＤＢへの投入を防ぐことができる。

1.5 オブジェクトの更新と削除

オブジェクトの更新と削除について、EDbUtilsのjunit用単体テストコードを例に説明する。

1.5.1 オブジェクトの更新

オブジェクトの更新は、きわめて簡単で変更したオブジェクトに対して、EDbUtils.updateObject(変更したオブジェクト)を実行するだけである。testUpdateでは、Memberのaddressが"addr a"から"addr AAA"に更新され、EDbUtils.loadObjectでロードされたretと等しいことが確認できる。

	public void testUpdate() {
		Member user1 = new Member("a", "addr a");
		EDbUtils.insertObject(user1);
		user1.setAddress("addr AAA");
		EDbUtils.updateObject(user1);
		System.out.println(EDbUtils.toString(user1));

		Member ret = (Member)EDbUtils.loadObject(Member.class, user1.getId());

		assertEquals(EDbUtils.toString(user1), EDbUtils.toString(ret));
	}



1.5.2 オブジェクトの削除

オブジェクトの削除は、もっと簡単である。EDbUtils.deleteObjectに削除したいオブジェクトを渡すだけである。

	EDbUtils.deleteObject(user2);


1.6 トランザクション処理

DbUtilsのドキュメントには、コネクションを接続してからの処理に対し、トランザクション処理を行うことができる旨の説明がある。これには、データベースのAUTOCOMMITをFALSEにする必要がある。EDbUtilsでは、loadObject, selectObject, updateObject, deleteObjectにコネクションとヘルパーマップを先頭に追加した引数を持つメソッドを提供し、トランザクション処理を実現できるようにしている。junitの単体テストメソッドtestTransactionを使ってトランザクション処理を説明する。

1. Block1で、Memberクラスのオブジェクトuser1を生成、ＤＢに挿入する
2. Block2で、ヘルパーマップ、コネクションを取得し、setTransactionでAUTOCOMMIT FALSEにし、user2, user3を挿入する
3. Block3で、user1と同じデータをロードし、nameを変更後、削除する
4. Block4で、user1が削除され、テーブルの総数が２レコードであることを確認
5. Block5で、ロールバックを実施
6. Block6で、ロールバック後のＤＢにあるデータがuser1のみであることを確認

	public void testTransaction() {
		// Block 1：テーブルにuser1のデータ１個のみが存在する状態
		Member user1 = new Member("a", "addr a");
		EDbUtils.insertObject(user1);
		List list = EDbUtils.selectObjects(Member.class, "");
		assertEquals(1, list.size());

		try {
			// Block 2：ヘルパーマップ、コネクションを取得し、user2, user3を挿入する
			HashMap map = EDbUtils.getMap();
			Connection conn = ds.getConnection();
			// AUTOCOMMIT FALSEにする
			EDbUtils.setTransaction(conn);

			Member user2 = new Member("b", "addr b");
			EDbUtils.insertObject(conn, map, user2);
			Member user3 = new Member("c", "addr c");
			EDbUtils.insertObject(conn, map, user3);

			// Block 3：user1と同じデータをロードし、nameを変更後、削除する
			Member ret = (Member)EDbUtils.loadObject(Member.class, user1.getId());
			ret.setName("Takemoto");
			EDbUtils.updateObject(conn, map, ret);
			EDbUtils.deleteObject(conn, map, ret);

			// Block 4：user1が削除され、テーブルの総数が２レコードであることを確認
			list = EDbUtils.selectObjects(conn, Member.class, "");
			assertEquals(2, list.size());

			// Block 5：ロールバックを実施
			DbUtils.rollback(conn);
			DbUtils.closeQuietly(conn);

			// Block 6：ロールバック後のＤＢにあるデータがuser1のみであることを確認
			conn = ds.getConnection();
			list = EDbUtils.selectObjects(conn, Member.class, "");
			assertEquals(1, list.size());
			assertEquals(EDbUtils.toString(user1), EDbUtils.toString(list.get(0)));
		}
		catch (Exception e) {
			fail();
		}
	}


1.7 ツリー構造のサポート

コンポジットパターンのようなツリー構造をデータベースにマッピングするためにEDbUtilsを拡張し、以下のようなノードマップテーブルを導入し、複数のクラスのインスタンスからなるリストを扱えるユーティリティメソッドを追加した。⁽¹⁰⁾

追加したメソッドは以下の通りである。⁽¹¹⁾

1.7.1 relaxerを使ったメニューツリー

relaxerは、RELAXで記述されたXMLをjavaのクラスにマッピングするツールであり、XMLとjavaのオブジェクトマッピングの他に、コンポジットパターン、ビジターパターンを扱う構造への変換をサポートしている。今回はrelaxerのビジターパターンを使って、relaxerによって自動生成されたexample.relaxer.menuパッケージのMenubar, Menu, Itemからそのサブクラスexmpale.relaxer.emenuに変換し、XMLファイルのツリー構造をデータベースに挿入とデータベースからの読み込みを行う例を示す。パッケージexample.relaxer.menu, example.relaxer.emenuのクラス関連図を以下に示す。

Menubarは、複数のMenuから構成され、Menuには、MenuまたはItemが含まれるツリー構造を持っている。relaxerのRELAXソースmenu.rlxは、参考文献のメニューサンプルから引用した。

<?xml version="1.0"?>
<!DOCTYPE module PUBLIC "-//RELAX//DTD RELAX Core 1.0//JA"
			"relaxCore.dtd">
<module moduleVersion="1.0" relaxCoreVersion="1.0">
  <interface>
    <export label="menubar"/>
  </interface>
  <elementRule label="menubar">
    <tag>
    </tag>
    <sequence>
      <ref label="menu" occurs="*"/>
    </sequence>
  </elementRule>
  <elementRule label="menu">
    <tag>
    </tag>
    <sequence>
      <ref label="title"/>
      <choice occurs="*">
        <ref label="item"/>
        <ref label="menu"/>
      </choice>
    </sequence>
  </elementRule>
  <elementRule label="title" type="string">
    <tag/>
  </elementRule>
  <elementRule label="item" type="string">
    <tag>
    </tag>
  </elementRule>
</module>



RELAXソースからjavaのソースに変換するrelaxerの起動は、以下の通りです。

relaxer -visitor -package:examples.relaxer.menu menu.rlx


1.7.2 ビジターの処理

relaxerの生成したソースを加工してＤＢへのアクセス処理を追加することも可能であるが、それでは仕様変更に弱い実装になる。そこでrelaxerの持つビジターパターンを使ってMenubar, Menu, Itemのツリー構造をEMenubar, EMenu, EItemのツリー構造に変換する。変換するビジターEMenuVisitorのソースを以下に示す。

package examples.relaxer.emenu;

import java.util.Stack;

import  examples.relaxer.menu.*;

/**
 * @version menu.rxm 1.0 (Sun Sep 12 21:54:00 JST 2004)
 * @author  Relaxer 1.0rc2 (http://www.relaxer.org)
 */
public class EMenuVisitor extends RVisitorBase {
	EMenubar	menubar = null;
	Stack		stack = new Stack();

    /**
     * Visits this node for enter behavior.
     *
     * @param visitable
     * @return boolean
     */
    public boolean enter(Menubar visitable) {
    	menubar = new EMenubar(visitable);
    	menubar.clearMenu();
    	stack.push(menubar);
        return (true);
    }

    /**
     * Visits this node for leave behavior.
     *
     * @param visitable
     */
    public void leave(Menubar visitable) {
    	stack.pop();
    }

    /**
     * Visits this node for enter behavior.
     *
     * @param visitable
     * @return boolean
     */
    public boolean enter(Menu visitable) {
    	EMenu menu = new EMenu(visitable);
    	menu.clearContent();
    	IRNode parent = (IRNode)visitable.rGetParentRNode();
    	if (parent instanceof Menubar) {
    		EMenubar menubar = (EMenubar)stack.peek();
    		menubar.addMenu(menu);
    	}
    	else if (parent instanceof Menu) {
    		EMenu	menuItem = (EMenu)stack.peek();
			menuItem.addContent(menu);
    	}
    	stack.push(menu);
        return (true);
    }

    /**
     * Visits this node for leave behavior.
     *
     * @param visitable
     */
    public void leave(Menu visitable) {
    	stack.pop();
    }

    /**
     * Visits this node for enter behavior.
     *
     * @param visitable
     * @return boolean
     */
    public boolean enter(Item visitable) {
    	EItem	item = new EItem(visitable);
		IRNode parent = (IRNode)visitable.rGetParentRNode();
		if (parent instanceof Menu) {
			EMenu	menuItem = (EMenu)stack.peek();
			menuItem.addContent(item);
		}
		stack.push(item);
       return (true);
    }

    /**
     * Visits this node for leave behavior.
     *
     * @param visitable
     */
    public void leave(Item visitable) {
    	stack.pop();
    }

	/**
	 * @return
	 */
	public EMenubar getMenubar() {
		return menubar;
	}

}

ビジターは、relaxerが生成したRVisitorBase.javaをコピー＆ペーストして作成した。ビジターの処理は、きわめて単純であり、

1. enterメソッドのvisitable毎に対応するexample.relaxer.emenuパッケージのオブジェクトを生成する
2. オブジェクトのコンポジットをクリアする
3. スタックから取り出した親ノードに生成したオブジェクトを追加する⁽¹²⁾
4. オブジェクトをスタックにプッシュする
5. 各leaveメソッドにスタックのポップ処理を挿入する

を実装すればよい。

1.7.3 独自クラスの実装

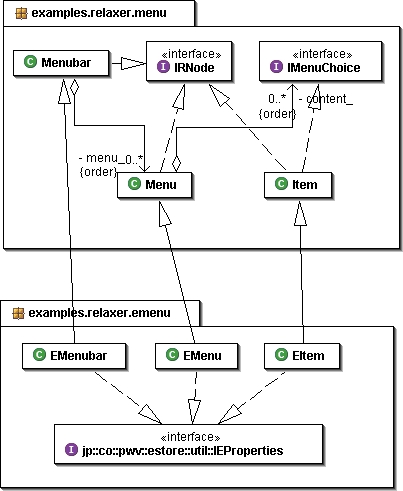

順序は逆になったが、パッケージexample.relaxer.emenuのクラスを実装する。独自クラスで行う処理は、きわめて簡単であり、

• オブジェクトの識別子ID、親ノードの参照、コンポジットの所有者IDを追加し、getter, setterを生成する
• IEPropertiesのメソッド、insertProperties、loadProperties、printPropertiesを実装する

だけである。EMenu.javaを例にinsertPropertiesの処理を見る。基本的には、コンポジットがあれば、getNewOwnerIdメソッドで新しい所有者IDを取得し、それを元にinsertMappedListメソッドを呼び出すだけである。

	// DBで参照関係確認のために挿入
	if (rGetParentRNode() != null) {
		int parentId = EDbUtils.insertMappedObject(this, EDbUtils.getNewOwnerId(), rGetParentRNode());
		parentRNodeRef = new Integer(parentId);
	}
	// メニューがコンテンツを持っている場合
	if (getContent().length > 0) {
		contentOwnerId = EDbUtils.getNewOwnerId();
		EDbUtils.insertMappedList(this, contentOwnerId, Arrays.asList(getContent()));
	}


同様にloadPropertiesは、contentOwnerIdがnullで無い場合、loadMappedListメソッドでコンポジットのリストを取得し、コンポジットに追加するだけである。⁽¹³⁾

	// メニューがコンテンツを持っていて、まだDBから読み込まれていない場合
	if (contentOwnerId != null && getContent().length == 0) {
		List list = EDbUtils.loadMappedList(this, contentOwnerId);
		if (list != null) {
			for (int i = 0; i < list.size(); i++) {
				addContent((IMenuChoice)list.get(i));
			}
		}
	}



EMenubar, EMenu, EItemの完全なソースを以下に示す。

package examples.relaxer.emenu;

import java.util.Arrays;
import java.util.List;

import jp.co.pwv.estore.util.*;
import examples.relaxer.menu.*;

/**
 * EMenubar
 * @version 1.0	2004/09/08
 * @author Hiroshi TAKEMOTO
 */
public class EMenubar extends Menubar
	implements IEProperties {
	private Integer	id;
	private Integer	parentRNodeRef;
	private Integer	menuOwnerId;

	public EMenubar() {
		super();
	}

	public EMenubar(Menubar menubar) {
		super(menubar);
	}

	public void insertProperties() {
		// DBで参照関係確認のために挿入
		if (rGetParentRNode() != null) {
			int parentId = EDbUtils.insertMappedObject(this, EDbUtils.getNewOwnerId(), rGetParentRNode());
			parentRNodeRef = new Integer(parentId);
		}
		// メニューを持っている場合
		if (getMenu().length > 0) {
			// List<EMenu>なので
			menuOwnerId = EDbUtils.getNewOwnerId();
			EDbUtils.insertMappedList(this, menuOwnerId, Arrays.asList(getMenu()));
		}
	}

	public void loadProperties() {
		// メニューバーがメニューを持っていて、まだロードされていない場合
		if (menuOwnerId != null && getMenu().length == 0) {
			// List<EMenu>なので
			List list = EDbUtils.loadMappedList(this, menuOwnerId);
			if (list != null) {
				for (int i = 0; i < list.size(); i++) {
					addMenu((Menu)list.get(i));
				}
			}
		}
	}

	public String printProperties() {
		StringBuffer buf = new StringBuffer();
		if (parentRNodeRef != null) {
			buf.append(" parentRNodeRef = " + parentRNodeRef);
		}
		else {
			buf.append(" menuOwnerId = NULL");
		}
		if (menuOwnerId != null) {
			buf.append(" menuOwnerId = " + menuOwnerId);
		}
		else {
			buf.append(" menuOwnerId = NULL");
		}
		return (buf.toString());
	}

	public String toString() {
		return (super.toString());
	}
	// Eclipseで自動生成されたgetter, setter
	public Integer getId() {
		return id;
	}
	public Integer getParentRNodeRef() {
		return parentRNodeRef;
	}
	public void setId(Integer integer) {
		id = integer;
	}
	public void setParentRNodeRef(Integer integer) {
		parentRNodeRef = integer;
	}
	public Integer getMenuOwnerId() {
		return menuOwnerId;
	}
	public void setMenuOwnerId(Integer integer) {
		menuOwnerId = integer;
	}

}

package examples.relaxer.emenu;

import java.util.Arrays;
import java.util.List;

import jp.co.pwv.estore.util.*;
import examples.relaxer.menu.*;

/**
 * EMenu
 * @version 1.0	2004/09/08
 * @author Hiroshi TAKEMOTO
 */
public class EMenu extends Menu
	implements IEProperties {
	private Integer	id;
	private Integer	parentRNodeRef;
	private Integer	contentOwnerId;

	public EMenu() {
		super();
	}

	public EMenu(Menu menu) {
		super(menu);
	}

	public void insertProperties() {
		// DBで参照関係確認のために挿入
		if (rGetParentRNode() != null) {
			int parentId = EDbUtils.insertMappedObject(this, EDbUtils.getNewOwnerId(), rGetParentRNode());
			parentRNodeRef = new Integer(parentId);
		}
		// メニューがコンテンツを持っている場合
		if (getContent().length > 0) {
			contentOwnerId = EDbUtils.getNewOwnerId();
			EDbUtils.insertMappedList(this, contentOwnerId, Arrays.asList(getContent()));
		}
	}

	public void loadProperties() {
		// メニューがコンテンツを持っていて、まだDBから読み込まれていない場合
		if (contentOwnerId != null && getContent().length == 0) {
			List list = EDbUtils.loadMappedList(this, contentOwnerId);
			if (list != null) {
				for (int i = 0; i < list.size(); i++) {
					addContent((IMenuChoice)list.get(i));
				}
			}
		}
	}

	public String printProperties() {
		StringBuffer buf = new StringBuffer();
		if (parentRNodeRef != null) {
			buf.append(" parentRNodeRef = " + parentRNodeRef);
		}
		else {
			buf.append(" menuOwnerId = NULL");
		}
		if (contentOwnerId != null) {
			buf.append(" contentOwnerId = " + contentOwnerId);
		}
		else {
			buf.append(" contentOwnerId = NULL");
		}
		return (buf.toString());
	}

	public String toString() {
		return (super.toString());
	}
	// Eclipseで自動生成されたgetter, setter
	public Integer getContentOwnerId() {
		return contentOwnerId;
	}
	public Integer getId() {
		return id;
	}
	public Integer getParentRNodeRef() {
		return parentRNodeRef;
	}
	public void setContentOwnerId(Integer integer) {
		contentOwnerId = integer;
	}
	public void setId(Integer integer) {
		id = integer;
	}
	public void setParentRNodeRef(Integer integer) {
		parentRNodeRef = integer;
	}

}

package examples.relaxer.emenu;

import jp.co.pwv.estore.util.*;
import examples.relaxer.menu.*;

/**
 * EItem
 * @version 1.0	2004/09/08
 * @author Hiroshi TAKEMOTO
 */
public class EItem extends Item
	implements IEProperties {
	private Integer	id;
	private Integer	parentRNodeRef;

	public EItem() {
		super();
	}

	public EItem(Item item) {
		super(item);
	}

	public void insertProperties() {
		// DBで参照関係確認のために挿入
		if (rGetParentRNode() != null) {
			int parentId = EDbUtils.insertMappedObject(this, EDbUtils.getNewOwnerId(), rGetParentRNode());
			parentRNodeRef = new Integer(parentId);
		}
	}

	public void loadProperties() {
	}

	public String printProperties() {
		StringBuffer buf = new StringBuffer();
		if (parentRNodeRef != null) {
			buf.append(" parentRNodeRef = " + parentRNodeRef);
		}
		else {
			buf.append(" menuOwnerId = NULL");
		}
		return (buf.toString());
	}

	public String toString() {
		return (super.toString());
	}

	// Eclipseで自動生成されたgetter, setter
	public Integer getId() {
		return id;
	}

	public Integer getParentRNodeRef() {
		return parentRNodeRef;
	}

	public void setId(Integer integer) {
		id = integer;
	}

	public void setParentRNodeRef(Integer integer) {
		parentRNodeRef = integer;
	}
}

1.7.4 テストプログラム

最後に、XMLからメニュー情報を読み込みＤＢに投入するテストプログラムを作成する。Sample4.javaがテストプログラムである。

1. Menubarのuriに入力ファイルを指定し、Menubarを生成する。
2. EMenuVisitorを生成し、URVisitor.traverseでMenubarの構造を変換する
3. visitor.getMenubarメソッドでビジターから変換されたEMenubarオブジェクトを取得する
4. insertObjectメソッドを使ってEMenubarオブジェクトの内容をＤＢに挿入する
5. loadObjectは、ＤＢから取り出す処理であり、toStringによって入力ファイルと同じ内容が出力することが確認できる

package examples;

import javax.sql.DataSource;

import jp.co.pwv.estore.util.*;
import examples.relaxer.menu.*;
import examples.relaxer.emenu.*;

/**
 * Sample1
 *
 * @version 1.0 2004/09/03
 * @author Hiroshi TAKEMOTO
 */
public class Sample4 {

	public static void main(String[] args) {
		// EDbUtilsを使う前処理
		Object[]	objs = {new ENodeMapper(),
									new EMenubar(),
									new EMenu(),
									new EItem()
						};
		DataSource ds = EDbUtils.createDatasource(
						"org.hsqldb.jdbcDriver",
						"jdbc:hsqldb:hsql://localhost",
						"sa",
						"");
		EDbUtils.createHelperMap(objs);

		// 既存テーブルを削除（通常は不要）
		EDbUtils.dropTables();
		// テーブルの作成
		EDbUtils.createTables();

		//
		String uri = args[0];
		try {
			Menubar	orgMenubar = new Menubar(uri);
			EMenuVisitor	visitor = new EMenuVisitor();
			URVisitor.traverse(orgMenubar, visitor);
			EMenubar	menubar = visitor.getMenubar();

			// EMenubarのインスタンをテーブルに挿入する例
			EDbUtils.insertObject(menubar);
			//menubarと同じIDのオブジェクトをロードする
			EMenubar ret = (EMenubar)EDbUtils.loadObject(EMenubar.class, menubar.getId());
			System.out.println(EDbUtils.toString(ret));

		}
		catch (Exception e){
			System.err.println(e.toString());
		}
	}
}

テストデータを以下に示す。

<?xml version="1.0" encoding="Shift_JIS"?>

<!DOCTYPE menubar SYSTEM  "menu.dtd">

<menubar>
	<menu>
		<title>編集</title>
		<item>新規</item>
		<item>開く</item>
		<item>閉じる</item>
		<item>終了</item>
	</menu>

	<menu>
		<title>セットアップ</title>
		<menu>
			<title>ディスプレイ</title>
			<item>カラー</item>
			<item>フォント</item>
		</menu>
		<item>WWW</item>
	</menu>

	<menu>
		<title>ヘルプ</title>
		<item>Sample4</item>
	</menu>
</menubar>



参考文献
