作って遊べるArduino互換機 でも最初に紹介されているのがバッテリー（移動用電源）シールドです。
これまであまり必要性を感じていなかったのですが、作ってみると「あると便利だなぁ」 と感じました。

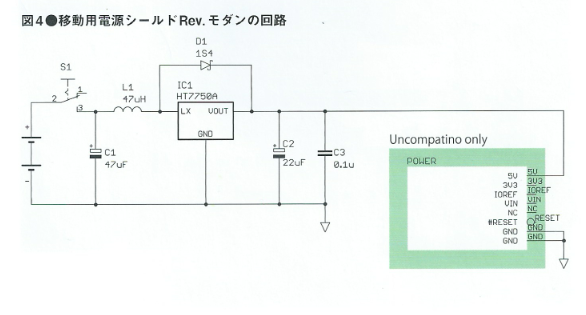

バッテリーシールドの回路を 作って遊べるArduino互換機 図５−４から引用します。
lbeDuinoは、3.3Vで動くので、HT7750Aの代わりにHT7733Aを使用しました。 データシートの回路はHT7750Aと同じでした。
| 品名 | 秋月コード | 数量 | 備考 |
| ＤＣ／ＤＣコンバータ HT7733A | I-02799 | 1 | 4個入り |
| 整流用ショットキーダイオード 1S4 | I-00127 | 1 | |
| 電解コンデンサー47μF | P-03120 | 1 | |
| 電解コンデンサー22μF | P-03177 | 1 | 今回は10μFを2個で代用 |
| 積層セラミックコンデンサー0.1μF | P-04064 | 1 | 10個入り |
| 小型スライドスイッチ | P-02736 | 1 | 4個入り |
| インダクター（４７μＨ１．２Ａ） | P-04047 | 1 | 4個入り |
| 電池ボックス 単４ｘ２本用 | P-02245 | 1 | |
| ピンソケット １ｘ６ | C-04045 | 2 | |
| ピンソケット １ｘ８ | C-04046 | 2 | |
| 両面スルホール・ガラス・ユニバーサル基板 Ｃタイプ | P-00189 | 1 |
lbeDuinoをユニバーサル基板のCタイプと同じサイズにしたのには、 テクノペン を使って配線したいと考えていました。 *1
秋月から両面スルホール・ガラス・ユニバーサル基板の画像をダウンロードし、プリンターで印刷した紙に回路を 描いて、テクノペンで同じようになぞって、ドライヤーで乾燥（稼働中のファンヒーターで代用）すると基板の完成です。

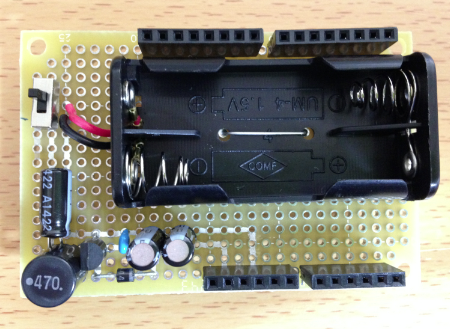

基板に部品をハンダ付けして、完成したバッテリーシールドです。

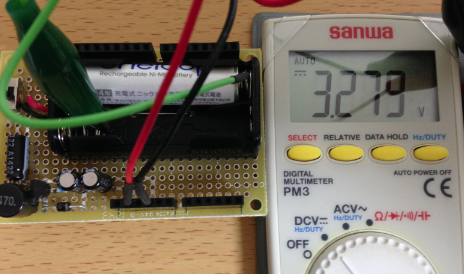

データシートに0.7Vから変換するとあったので、電池1本で試してみました。

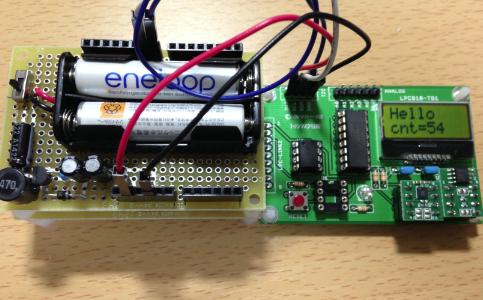

当たり前ですが、ちゃんと3.3Vがでています。これなら電池付きの試作に使えます。
lbeDuinoの基板では、通常のLCDは載らないので、 ストロベリーリナックスのI2C LCD を使って入出力シールドを作ります。 *2
必要な部品は以下の通りです。 *3
| 品名 | 秋月コード | 数量 | 備考 |
| I2C低電圧キャラクタ液晶モジュール（１６ｘ２行） | 1 | ストロベリーリナックス | |
| タクトスイッチ（白） | P-03648 | 1 | |
| タクトスイッチ（黒） | P-03647 | 1 | |
| 抵抗4.7KΩ | R-25472 | 2 | 100本入り |

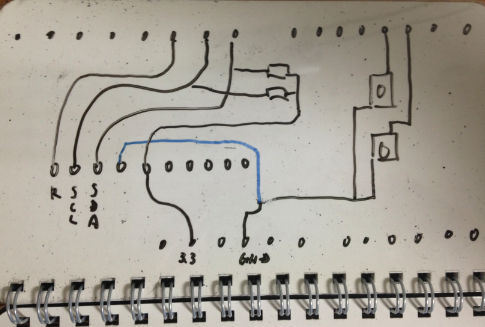

最初に部品の配置と接続するピンを決め、ジャンパーする線を探します。 以下のスケッチの青線がジャンパー線です。

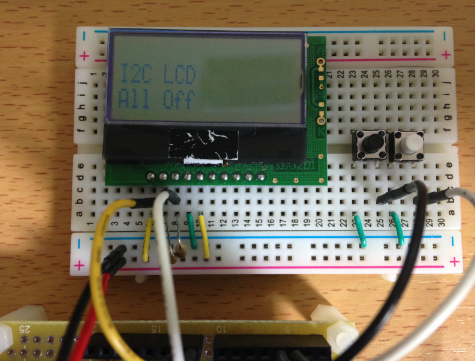

回路が正しく動くかブレッドボードで確認します。
テストに使うプログラムI2cLCDShield.cppは、以下の通りです。
#include "lbed.h"
#include "AQCM0802.h"
// D13番ピンにLEDを接続
DigitalOut led(D13);
// D8番ピンSDA, D9番ピンSCL
AQCM0802 lcd(D8, D9);
// タクトスイッチ
DigitalIn sw1(D2);
DigitalIn sw2(D3);
void setup() {
sw1.mode(PullUp);
sw2.mode(PullUp);
lcd.setup();
lcd.print("I2C LCD");
}
void loop() {
led = !led;
lcd.locate(0, 1);
if (!sw1) {
lcd.print("SW1 On ");
}
else if (!sw2) {
lcd.print("SW2 On ");
}
else {
lcd.print("All Off");
}
wait_ms(1000);
}

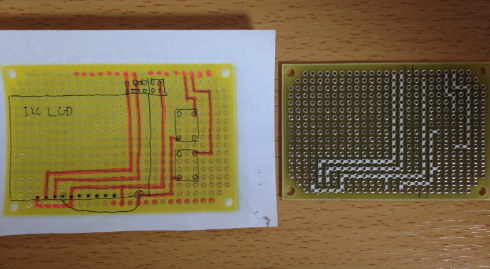

次に秋月の両面ユニバーサル基板の画像に配線図を書き込みます。

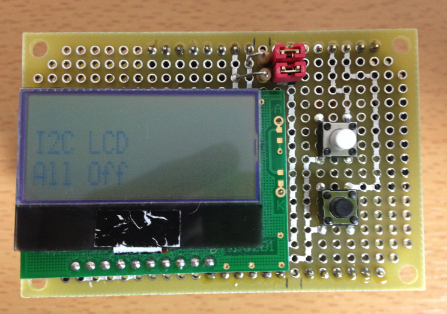

テクノペンで描いた配線の上から部品の載せます。 タクトスイッチを押すと下の行にSW1 Onと表示します。
