74シリーズの代わりに使う †

安曇野電子から、アルテラCPLD MAX3000Aを使ったモジュール AZMMAX3000AT1RB が販売されています。クリスタルも付いていないボードですが、両端のコネクターに 上下にピンを付けると、ブレッドボードに納まり、74HCシリーズの代わりに使えると 思って試してみました。


↑

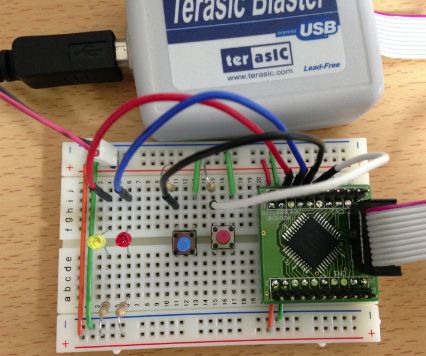

テスト用のブレッドボード †

ボードのテストのために、LED2個とタクトスイッチ2個をブレッドボードに付けて 負論理で動作するようにしました。 TerasicBlasterのケーブルは、赤の線が1番ピンになるように接続します。


↑

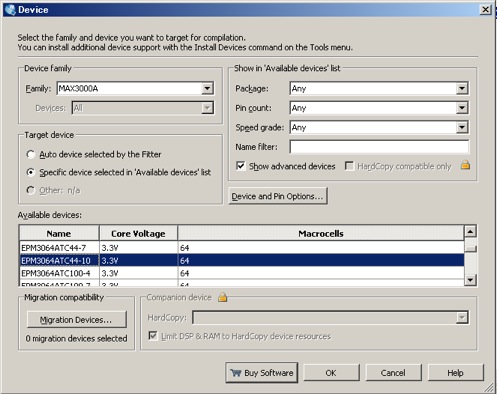

プロジェクトの作成 †

アルテラのQuartus II 13.0.1を使って、プログラミングしていきます。

↑

LEDとスイッチのテスト †

最初は、スイッチを押すとLEDが点灯する例題です。 *1

`default_nettype none

module MAX2Ktop(
     input       wire [1:0]     SW_N,     // Switch (active low)
     output     wire [1:0]     LED_N     // LED
);

  // internal signal (active high)
     wire [1:0]     sw;
     wire [1:0]     led;
  // active level conversion to positive logic
     assign LED_N     = ~led;
     assign sw          = ~SW_N;
  // core module instantiation or additional logic
  assign led = sw;
endmodule

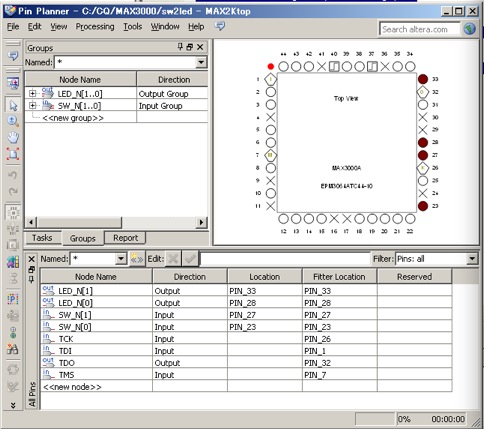

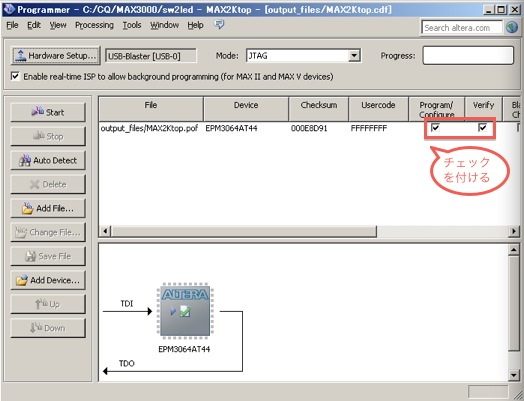

これで、書き込みは完了です。タクトスイッチを押すとLEDが点灯することを確認して下さい。

↑

回路図を使って設計する †

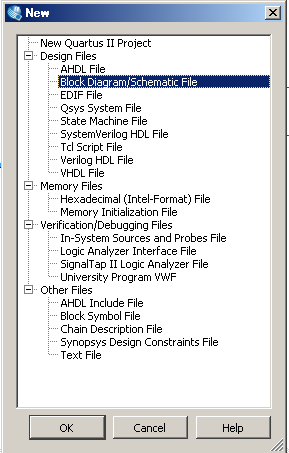

今度は、回路図使って設計する方法を使ってみます。


すぐに、save asでsw2led_shm.bdfと保存します。

今度は、回路図で右クリック、symbol…を選択し、

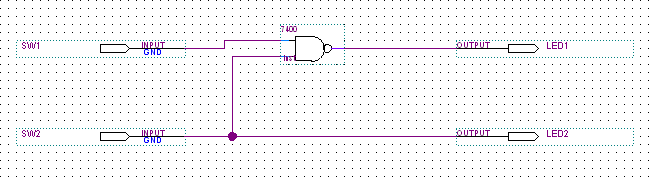

Node Toolを使って以下のように結線します。

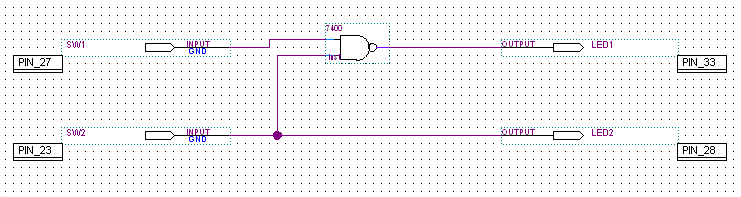

割り当てたピンは、回路図にも表示される。


これで、部品がなくても、MAX3000Aを使って実験ができます。

↑

コメント †

選択肢 投票
おもしろかった 2
そうでもない 0
わかりずらい 0

皆様のご意見、ご希望をお待ちしております。勉強会で分からなかったこと等、お気軽に問い合わせて下さい。

スパム防止に画像の文字列も入力してください。


(Input image string)
*1 この例は、MAX2Ktopで負論理の信号を正に変換しています。
