2021/05/23からのアクセス回数 4343 RaspberryPi Picoをはじめよう †Raspberry財団から販売されたRaspberry Pi Pico(以下Picoと省略)が正式にArduino IDEをサポートしました。 それと同時にPlatformIOもPicoをサポートしました。 ここでは、VScodeにPicoの開発環境を構築し、Arduinoフレームワークを使ったアプリの作成とJTAG書き込みツール(jlink-OB)を使ったデバック方法を紹介します。 PlatformIOのインストール †VScodeをまだ使用していない場合は、以下のサイトからダウンロードしてください。 VScodeを起動すると、画面の左側にさまざまなアイコンが並んでいます。PlatformIOは、VScodeのプラグインとして提供されています。プラグインをインストールするには、Extentionsボタンをクリックしてください。 Extenstionの画面では、検索フィールドが表示されるので、「platformio」と入力してください。リストから「PlatformIO IDE」を選択すると、PlatformIO IDEの説明画面が表示されるので、「Install」ボタンをクリックするとインストールが実行されます。 新規プロジェクトの作成 †PlatformIOがインストールされると左のアイコンリストにアリさん?のようなPlatformIOアイコンが追加されます。 新規のプロジェクトを作成するには、このアイコンをクリックし、「PIO HOME」リストから「Open」を選択すると、以下の画面が表示されます。ここで、「New Project」ボタンをクリックしてください。 Project Wizard画面に切り替わりますので、プロジェクトの名前をName:フィールドに「L-Chika」と入力し、Boardフィールドには「pico」と入力すると候補が表示されますので「Rasperry Pi Pico」を選択します。Frameworkフィールドには「Arduino」が表示されます。入力が完了したら「Finish」ボタンをクリックしてください。プロジェクトの作成には時間がかかりますので、お茶でも飲みながら待ってください。 設定の変更 †プロジェクトが作られると以下のようなplatformio.iniファイルが表示されるます。 このファイルでプロジェクトの設定を行います。 今回は以下の行を追加してください。 upload_port = /Volumes/RPI-RP2/ monitor_speed = 115200 build_flags = -g 各設定の意味は以下の通りです。

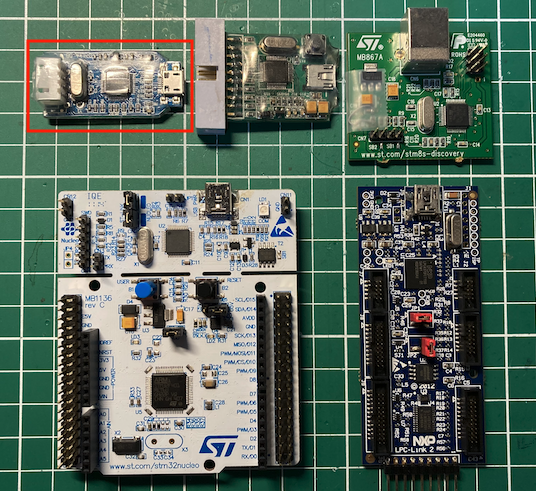

Lチカスケッチの作成 †続いてLチカのスケッチを描きましょう。EXPLORERリストの「src」の中の「main.cpp」をクリックするとArduinoのデフォルトスケッチが表示されますので、以下のLチカスケッチをコピー&ペーストしてください。 #include <Arduino.h> // 起動時に最初に1回だけ実行される関数です void setup() { // ArduinoのデフォルトのLEDピンをデジタル出力に設定します pinMode(LED_BUILTIN, OUTPUT); } // setup後繰り返し実行されます void loop() { digitalWrite(LED_BUILTIN, HIGH); // LEDをオン(HIGHは、電圧レベルを指定) delay(1000); // 1秒待ちます digitalWrite(LED_BUILTIN, LOW); // LEDをオフ delay(1000); // 1秒待ちます } スケッチのPicoへのアップロード †MacOSの場合、スケッチをアップロードするにはPicoのBOOTSELボタンを押しながらUSBのケーブルを挿入します。USBメモリを差した時と同様にPicoのドライブが現れます。 PlatformIOでスケッチをアップロードするには、PlatformIOアイコンをクリックし、QUICK ACCESS>PIO HOMEの中のOpenを選択し、PROJECT TASK>pico>Generalの中のUploadを選択してください。 (以前はすぐにUploadの選択だけでよかったのですが、現在のバージョンではPIO Homeがアクティブの状態でないとUploadが実行されません) スケッチをコンパイルした後、自動的にアップロードを実行します。 スケッチのアップロードが完了するとPicoのドライブがアンマウントされるので、「ディスクの不正な取り出し」ワーニングがでますが問題ありません。 これでPicoへのLチカスケッチがアップロードが完了し、LEDが1秒間隔で点滅します。 JTAG書き込みツールを使ったスケッチのデバッグ †Picoにスケッチを書き込むには、JTAG-SWDに対応したJTAG書き込みツールが必要です。 私は自称デバッガーマニア(トランジスタ技術 2012/02 Mac/Linuxでも使える! 簡易デバッガの製作)なので、自作したものを含めいろんなJJTAG書き込みツールを使ってきました。 ここでは、安価なJLink-OBを使います。 aliexpressでは 1000円以下 Amazonでも、 1990円 で入手できます。 RaspberryPI Pico用のopenocdは以下のJTAG書き込みツールに対応していますが、実際に動作が報告されているものを使うのがよいでしょう。ST-Link V2では、Picoのrp2040.cfgのjwj_newdapでエラーになりました。 The following debug adapters are available: 1: ftdi 2: usb_blaster 3: jtag_vpi 4: ft232r 5: presto 6: usbprog 7: openjtag 8: jlink 9: vsllink 10: rlink 11: ulink 12: arm-jtag-ew 13: remote_bitbang 14: hla 15: osbdm 16: opendous 17: aice 18: cmsis-dap 19: kitprog 20: xds110 21: st-link J-Link OBとの結線 †PicoとJ-Link OBとの以下のように接続します。
OpenOCDコンフィグファイル †Pico用のOpenOCDコンフィグファイル(openocd.cfg)をplatformio.iniと同じディレクトリに作成します。 RP2040の設定については、OpneOCDの大御所 ねむいさんの記事 を参考にさせていただきました。 openocd.cfgの内容 # インタフェース設定 source [find interface/jlink.cfg] adapter driver jlink transport select swd # RP2040 CPU設定 source [find target/rp2040.cfg] $_TARGETNAME_0 configure -work-area-phys $_WORKBASE -work-area-size $_WORKSIZE -rtos auto # デバッガの初期化 adapter speed 1000 gdb_target_description enable init reset init launch設定の変更 †PlatformIOのデフォルトデバッガーはPIO debugとなっており、.vscodde配下のlaunch.jsonをOpneOCD用に変更してもVScodeを起動し直すと元に戻ってしまいます。 そこで、左下のギアのアイコン(Manage)>Settingsを選択し、「Search settings」フィールドに「launch」と入力するとUserタブにLaunchが表示されるので、「Edit in setting.json」をクリックしてください。 「configurations」の[]の中をコピー&ペーストしてください。以下の設定は、Windows10とMacOSXで動作を確認しています。 { "git.ignoreMissingGitWarning": true, "launch": { "configurations": [ { "name": "Pico debug", "type": "cppdbg", "request": "launch", "program": "${workspaceRoot}/.pio/build/pico/firmware.elf", "args": [], "stopAtEntry": false, "cwd": "${workspaceRoot}", "environment": [], "externalConsole": false, "debugServerArgs": "-f ${workspaceRoot}/openocd.cfg", "serverLaunchTimeout": 20000, "filterStderr": true, "filterStdout": true, // "serverStarted"には、ターゲットの起動が完了した時の出力キーワードを指定する "serverStarted": "target halted due to debug-request, current mode: Thread", "MIMode": "gdb", "setupCommands": [ { "text": "-target-select remote localhost:3333", "description": "connect to target", "ignoreFailures": true }, { "text": "-target-download ${workspaceRoot}/.pio/build/pico/firmware.elf", "description": "load image", "ignoreFailures": true }, ], "logging": { "moduleLoad": true, "trace": true, "engineLogging": true, "programOutput": true, "exceptions": true }, "osx": { "MIMode": "gdb", "MIDebuggerPath": "${env:HOME}/.platformio/packages/toolchain-gccarmnoneeabi/bin/arm-none-eabi-gdb", "debugServerPath": "${env:HOME}/.platformio/packages/tool-openocd-raspberrypi/bin/openocd", }, "windows": { "MIMode": "gdb", "miDebuggerPath": "\\Users\\${env:USERNAME}\\.platformio\\packages\\toolchain-gccarmnoneeabi\\bin\\arm-none-eabi-gdb.exe", "debugServerPath": "\\Users\\${env:USERNAME}\\.platformio\\packages\\tool-openocd-raspberrypi\\bin\\openocd.exe", } } ], "compounds": [] } } デバッグの開始 †準備が整ったで、Lチカ・スケッチをデバッガーで動かしてみましょう。 (MacOSXの人は、これで毎回BOOTSELボタンを押してスケッチを書き込むなくてもよくなります。) 最初にSetup関数の行番号の左をクリックすると赤丸が付きます。これでsetup関数にブレークポイントがセットされます。 左のアイコンリストから「虫と▷」のアイコンを選択し、デバッグプルダウンから「Pico debug」を選択し、「▷」をクリックします。デバッガーが裏でしばらく動いてsetup関数の最初のステップで停止します。 ここで、デバッガーのコマンドパネルで「Continue」や「Step Over」を実行すると、「Exception has occurred」のエラーがでることがあります。 この例外は、ブレークポイントでPicoの2つのCPUのスレッドが両方停止状態になっていないために、発生しているものと思われます。これからの脱出方法として、「Terminal」メニューで「New Terminal」を選択し、ターミナルウィンドウを開き、telnetコマンドを起動し、OpenOCDに接続します。 最初のOpenOCDコマンドhaltは、現在動作しているターゲット(Pico)を停止し、次の「resume」で制御をデバッガに戻しています。 $ telnet localhost 4444 Trying 127.0.0.1... Connected to localhost. Escape character is '^]'. Open On-Chip Debugger > halt > resume > 画面上は何も変わりませんが、これで「Continue」や「Step Over」正常に使えるようになります。 Windows10固有の設定 †libusbのドライバーの設定 †OpenOCDとuploadに使われているコマンドは、libusbのライブラリを使用することを前提に作られているので、Windows10で使用するにはドライバーをセットする必要があります。 通常は、ドライバーのインストーラーが用意されていますが、libusbの場合にはZadigというツールを使用します。 Zadig 2.5は、以下のサイトからダウンロードします。 BOOTSELボタンを押したままPicoにUSBコネクターを差します。 Zadigを起動し、「Options」メニューから「List All Devices」を選択します。 デバイスプルダウンから「RP2 Boot(Interface 1)」を選択し、「libusb-win32(v1.2.6.0)」を選択し、「Install Driver」をクリックします。 インストールはしばらく時間がかかります。 この設定をしておけば、platform.iniでupload_portの指定は不要になります。 ;でコメントアウトしてください。 platform.ini ; upload_port = COM7 同様にJ-LinkをUSBに差してドライバーを「libusb-win32(v1.2.6.0)」に入れ替えます。 telnetの有効化 †Windows10は、そのままではtelnetコマンドが使えません。Windowsの機能画面を開き、「Windowsの機能の有効化または無効化」を選択し、「Telnetクライアント」にチェックを付け、「OK」ボタンをクリックしてください。 コメント †皆様のご意見、ご希望をお待ちしております。 Tweet |
