Windowsでinoを使う

Arduino勉強会/0A-MacOSXへのinoのインストールと使い方に続いて、 Windowsでinoを使う方法を調べて見ました。

inoのインストール

Windowsでinoを使うには、以下のソフトが必要です。

  • Arduino IDE Windows版
  • cygwin
    • python27
    • python-setuptools
    • make
    • gcc-core
    • nano(テキストエディタ)
  • picocom

以下では、Arduino IDEがインストールされ、動いているものとして説明を進めます。

cygwinのインストール

Cygwinの以下のサイトから、お使いのWindowsに合ったsetup-xxxx.exeをダウンロードしてください。 私は、古いXPにインストールしたので、setup-x86.exeをダウンロードしました。

cygwinのインストールで分かりにくいのが、このsetup-x86.exeのセットアップです。 以下の手順にそってインストールして下さい。

  • ネットワークにアクセスできるようにして、ダウンロードしたsetup-x86.exeをダブルクリック
  • Cygwin Net Release Setup Programの画面で、「次へ」ボタンを押す
  • Choose A Download SourceでInstall from Internetを選択し、「次へ」ボタンを押す
  • Select Root Install DirectoryとSelect Local Package Directoryは、そのまま「次へ」ボタンを押す
  • Select Your Internet Connectionは、Direct Connectionを選択し、「次へ」ボタンを押す
  • Choose A Download Siteでは、http://ftp.iij.ad.jpを選択し、「次へ」ボタンを押す

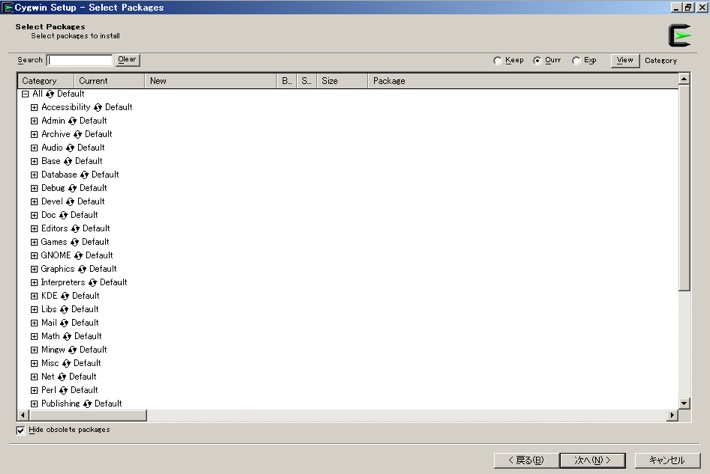

次が一番の難関のパッケージ選択画面です。


  • Select Packages画面から
    • Develをクリックし、makeとgcc-coreをクリックし、バージョン番号を表示
    • Pythonをクリックし、pythonをクリックし、バージョン番号を表示
    • Editorsをクリックし、nanoのSkipをクリックし、バージョン番号を表示
  • 最後に次にボタンを押すと、ダウンロードとインストールが実行されます(最初は時間がかかります)
  • 完了ボタンをおして終わりです

Arduino IDEの移動

準備ができたので、inoのインストールに進みます。

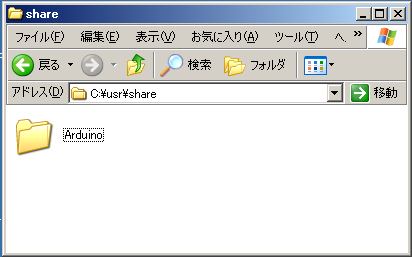

最初に、Arduino IDEをProgram FilesからC:\user\shareという名前のディレクトリを作成し、そこにArduinoという名前で 移動します。

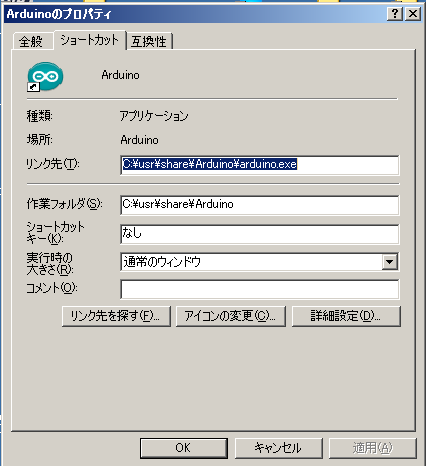

デスクトップのArduinoショートカットでArduino IDEが使えるようにショットカットの プロパティを以下の様に変更します。


inoのインストールとセットアップ

Cygwin Terminalのショートカットをダブルクリックし、Cygwin Terminalを起動します。

最初にArduino IDEへのシンボリックリンクを作成し、inoをインストールします。

$ ln -s /cygdrive/c/usr/share/Arduino/ /usr/share/arduino
$ easy_install ino

picocomのインストール

以下のpicocomのダウンロードサイトからpicocom-1.7.tar.gzをダウンロードし、C:\cygwin\homeの下の ユーザのディレクトリに保存します。

Cygwin Terminalで以下の様に展開し、makeコマンドを実行します。

$ tar xzvf  picocom-1.7.tar.gz
$ cd picocom-1.7
$ make
$ cp picocom.exe /usr/local/bin/

inoの動作確認

準備ができたので、inoの動作確認をします。 *1

$ mkdir sample
$ cd sample
$ ino init -t blink
$ ls -R
.:
lib  src

./lib:

./src:
sketch.ino
$ ino build -m atmega328
Searching for Board description file (boards.txt) ... /usr/share/arduino/hardware/arduino/boards.txt
Searching for Arduino lib version file (version.txt) ... /usr/share/arduino/lib/version.txt
Detecting Arduino software version ...  1.0.5 (1.0.5)
途中省略
Linking libarduino.a
Linking firmware.elf
Converting to firmware.hex

上記のように無事firmware.hexが作成されればインストールは完了です。

スケッチのアップロード

inoは、LinuxやMacOSXなどのUNIXベースの環境を前提にしているため、inoのuploadコマンドは 使えません。

その代わりにアップロードスクリプトを用意します。 テキストエディタnanoを使って以下のテキストを入力(コピー&ペースト)してください。 Ctrl-Oで書き込み、Ctrl-Xで終了します。

$ nano upload.sh
#!/bin/sh
MODEL=uno
MCU=atmega328p
PORT=COM3
SPEED=115200
case $# in
4) MODEL=$1; MCU=$2; SPEED=$3; PORT=$4 ;;
0) ;;
*) echo "Usage: upload.sh MODEL MCU SPEED PORT"; exit 1 ;;
esac

/usr/share/arduino/hardware/tools/avr/bin/avrdude \
-C /usr/share/arduino/hardware/tools/avr/etc/avrdude.conf \
-p $MCU -P $PORT -b $SPEED -c arduino \
-D -U "flash:w:.build/$MODEL/firmware.hex:i"

作成したスクリプトを/usr/local/bin/コピーします。

$ chmod +x upload.sh
$ cp upload.sh /usr/local/bin/

upload.shの引数は、C:\usr\share\Arduino\hardware\arduinoのboards.txtを見て 調べて下さい。 私の持っているArduino Duemilanoveだと以下の様になっていました。 ここから、次の値をメモします。MODEL名には、list-modelsのモデル名を使用します。

  • atmega328.build.mcu
  • atmega328.upload.speed
##############################################################

atmega328.name=Arduino Duemilanove w/ ATmega328

atmega328.upload.protocol=arduino
atmega328.upload.maximum_size=30720
atmega328.upload.speed=57600

atmega328.bootloader.low_fuses=0xFF
atmega328.bootloader.high_fuses=0xDA
atmega328.bootloader.extended_fuses=0x05
atmega328.bootloader.path=atmega
atmega328.bootloader.file=ATmegaBOOT_168_atmega328.hex
atmega328.bootloader.unlock_bits=0x3F
atmega328.bootloader.lock_bits=0x0F

atmega328.build.mcu=atmega328p
atmega328.build.f_cpu=16000000L
atmega328.build.core=arduino
atmega328.build.variant=standard

##############################################################

以下の様にしてアップロードします。

$ upload.sh atmega328 atmega328p 57600 COM10
$ upload.sh atmega328 atmega328p 57600 COM10

avrdude.exe: AVR device initialized and ready to accept instructions

Reading | ################################################## | 100% 0.02s

avrdude.exe: Device signature = 0x1e950f
avrdude.exe: reading input file ".build/atmega328/firmware.hex"
avrdude.exe: writing flash (1076 bytes):

Writing | ################################################## | 100% 0.55s

avrdude.exe: 1076 bytes of flash written
avrdude.exe: verifying flash memory against .build/atmega328/firmware.hex:
avrdude.exe: load data flash data from input file .build/atmega328/firmware.hex:
avrdude.exe: input file .build/atmega328/firmware.hex contains 1076 bytes
avrdude.exe: reading on-chip flash data:

Reading | ################################################## | 100% 0.53s

avrdude.exe: verifying ...
avrdude.exe: 1076 bytes of flash verified

avrdude.exe done.  Thank you.

シリアルポートの使い方

piccomは、Cygwinの/dev/ttySnを使って通信します。nには、COMの番号-1の値をセットします。 COM10の場合には、/dev/ttyS9を指定します。

$ ino serial -p /dev/ttyS9
picocom v1.7

port is        : /dev/ttyS9
flowcontrol    : none
baudrate is    : 9600
parity is      : none
databits are   : 8
escape is      : C-a
local echo is  : no
noinit is      : no
noreset is     : no
nolock is      : yes
send_cmd is    : sz -vv
receive_cmd is : rz -vv
imap is        :
omap is        :
emap is        : crcrlf,delbs,

Terminal ready
0
999
1999
3000
4000
5000
6000
7001
8001
9001
10002

Thanks for using picocom
term_exitfunc: reset failed for dev /dev/pty0: Resource temporarily unavailable

残念ながら、ttyのリセットで失敗するようで、終了後

$ stty echo

で文字が表示できるようになりますが、改行キーの後にもどらない現象が残ります。

ここは、今後の課題です。

コメント

選択肢 投票
おもしろかった 1
そうでもない 0
わかりずらい 1

皆様のご意見、ご希望をお待ちしております。勉強会で分からなかったこと等、お気軽に問い合わせて下さい。

スパム防止に画像の文字列も入力してください。

  • 九曜さんのマシンにインストールで気づいた点:python-setuptoolsの追加とボーレートの変更 -- 竹本 浩? 2014-08-10 (日) 13:40:52

(Input image string)


*1 inoの使い方については、Arduino勉強会/0A-MacOSXへのinoのインストールと使い方を参照してください。
